ลักษณะโครงสร้างผังงาน
การเขียนผังงานใช้สำหรับช่วยในการเขียนลำดับของขั้นตอนวิธีการแก้ปัญหา หลังจากที่ทำการเขียนผังงานที่ใช้สำหรับแก้ปัญหาเรียบร้อยแล้วขั้นตอนต่อไปคือการเขียนขั้นตอนวิธีการแก้ปัญหาจากผังงานที่ได้ทำการเขียนขึ้น จากนั้นจึงทำการเขียนเป็นรหัสเทียมและโปรแกรมคอมพิวเตอร์ตามลำดับลักษณะโครงสร้างผังงานที่สามารถนำไปเขียนเป็นขั้นตอนวิธีการทำงานและรหัสเทียม สามารถแยกเป็นลักษณะโครงสร้างผังงานได้ 3 ลักษณะ ดังนี้
1. โครงสร้างผังงานการทำงานแบบลำดับ
2. โครงสร้างผังงานการทำงานแบบเลือกทำ หรือมีเงื่อนไข
3. โครงสร้างผังงานการทำงานแบบทำซ้ำ
ลักษณะของผังงานที่เขียนขึ้น ต้องเขียนให้อยู่ในรูปแบบของโครงสร้างหลัก 3 โครงสร้างนี้ ถ้าผังงานที่เขียนขึ้นมีโครงสร้างที่ผิดไปจากโครงสร้างหลัก การเขียนลำดับขั้นตอนวิธีการทำงานในลักษณะของข้อความจะทำได้ยาก เมื่อทำการเขียนผังงานขึ้นมาแล้ว ไม่อยู่ในโครงสร้างหลักทั้ง 3 โครงสร้าง ต้องพยายามปรับโครงสร้างผังงานให้เป็นไปตามโครงสร้างหลักทั้ง 3 โครงสร้าง
ผังงานหนึ่งผังงาน สามารถประกอบไปด้วยหลายโครงสร้างผังงาน โดยมีโครงสร้างผังงานการทำงานแบบลำดับเป็นโครงสร้างพื้นฐาน โครงสร้างผังงานลักษณะอื่น เช่น การเลือกทำ หรือการทำซ้ำเป็นโครงสร้างที่ประกอบอยู่ภายใน หรืออาจประกอบด้วยโครงสร้างผังงานการทำงานแบบลำดับเพียงโครงสร้างเดียวก็ได้
1. โครงสร้างผังงานการทำงานแบบลำดับ
จากโครงสร้างผังงานตามรูป การทำงานจะเริ่มต้นทำงานในกระบวนการที่ 1 (Process 1) เมื่อทำงานในกระบวนการที่ 1 เสร็จ ขั้นตอนต่อไป คือ ทำงานในกระบวนการที่ 2 เมื่อทำงานในกระบวนการที่ 2 เสร็จ จึงทำงานในกระบวนการที่ 3 เป็นขั้นตอนต่อไป ตามลำดับ การทำงานจะทำงานทีละ 1 กระบวนการ การทำงานจะไม่ทำงานหลายกระบวนการพร้อมกัน
กระบวนการในการทำงานที่ 1 , 2 และ 3 อาจเป็นการรับข้อมูลเข้า การแสดงผลข้อมูล หรือการคำนวณ ก็ได้
ตัวอย่างโครงสร้างผังงานการทำงานแบบลำดับ
จากโครงสร้างผังงานแบบลำดับ ตามรูป สามารถอธิบายขั้นตอนการทำงานได้ดังนี้
1. เริ่มต้นการทำงาน
2. รับค่าข้อมูลเข้ามาเก็บไว้ในตัวแปร a และตัวแปร b
3. คำนวณค่า a2 + b2 แล้วไปเก็บไว้ในตัวแปร x
4. แสดงค่าในตัวแปร x
5. สิ้นสุดการทำงาน
โครงสร้างผังงานการทำงานแบบเลือกทำ ใช้สำหรับกรณีที่ต้องการตัดสินใจเพื่อเลือกขั้นตอนการทำงานที่เหมาะสมกับข้อมูลที่ทำการประมวลผลในขณะนั้น โครงสร้างผังงานการเลือกทำประกอบด้วยสัญลักษณ์ของการตัดสินใจ 1 สัญลักษณ์ เพื่อใช้สำหรับการตัดสินใจสำหรับเลือกการทำงานที่ต้องทำเป็นลำดับถัดไป
การทำงานหลังจากการตรวจสอบเงื่อนไข จะมีการทำงานอยู่ 2 กรณีคือ
1. กรณีที่มีการทำงานเพียงขั้นตอนเดียว ในกรณีที่ผลการตรวจสอบเงื่อนไขเป็นจริง หรือเป็นเท็จ เพียงอย่างใดอย่างหนึ่งเท่านั้น
- ตัวอย่างเช่น
จากรูปโครงสร้างผังงานข้างต้น มีขั้นตอนการทำงานเพียงขั้นตอนเดียว ถ้าการตรวจสอบเงื่อนไขเป็จริงในกรณีนี้หากเงื่อนไขเป็นเท็จโปรแกรมจะข้ามไปทำงานในลำดับถัดไปเลย

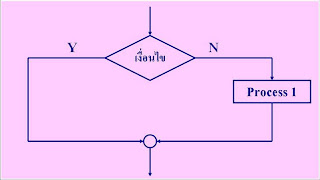

จากรูปโครงสร้างผังงานข้างต้นมีขั้นตอนการทำงานเพียงขั้นตอนเดียวถ้าการตรวจสอบเงื่อนไขเป็นเท็จ ในกรณีนี้หากเงื่อนไขเป็นจริงโปรแกรมจะข้ามไปทำงานในลำดับถัดไปเลย
2. กรณีที่มีการทำงาน2ขั้นตอน คือมีขั้นตอนการทำงานให้ไม่ว่าผลการตรวจสอบเงื่อนไขจะเป็นจริงหรือเป็นเท็จ
- ตัวอย่างเช่น
จากโครงสร้างผังงานการเลือกทำ ขั้นตอนแรกของการทำงานคือ การพิจารณาเงื่อนไข (Condition) ที่ใช้สำหรับตัดสินใจเลือกขั้นตอนการทำงานที่ต้องทำเป็นลำดับถัดไป ถ้าผลที่ได้จากการตรวจสอบเงื่อนไขเป็นจริง ขั้นตอนการทำงานที่ต้องทำเป็นลำดับถัดไปคือ การทำงานของกระบวนการที่ 1 ถ้าผลที่ได้จากการตรวจสอบเงื่อนไขเป็นเท็จ ขั้นตอนการทำงานที่ต้องทำเป็นลำดับถัดไปคือ ส่วนของกระบวนการที่ 2 โดยเลือกทำงานเพียงกระบวนการเดียว ไม่ทำงานทั้ง 2 กระบวนการพร้อมกัน
การทำงานของแต่ละกระบวนการ หมายถึง การทำงานในแต่ละลักษณะ สามารถเป็นได้ทั้งการรับข้อมูล การแสดงผลข้อมูล หรือการคำนวณและยังสามารถนำเอาโครงสร้างผังงานลักษณะอื่นมาเป็นกระบวนการทำงานในแต่ละขั้นตอนได้
ตัวอย่างโครงสร้างผังงานแบบเลือกทำหรือมีเงื่อนไข
จากตัวอย่าง ประกอบด้วยโครงสร้างผังงาน 2 โครงสร้าง คือ การทำงานแบบลำดับและการเลือกทำ การทำงานของผังงานสามารถอธิบายลำดับขั้นตอนการทำงานได้ดังนี้
1. เริ่มต้นการทำงาน
2. รับค่าข้อมูล จำนวน 2 ค่า มาเก็บไว้ในตัวแปร X และ Y
3. ตรวจสอบเงื่อนไข ถ้า X น้อยกว่า Y แล้วทำ
3.1 คำนวณค่า SUM = X2*Y2
มิฉะนั้นแล้ว
3.2 คำนวณค่า SUM = X * Y
4. แสดงค่า SUM
5. จบการทำงาน
3. โครงสร้างผังงานการทำงานแบบทำซ้ำ
ลักษณะโครงสร้างผังงานการทำงานแบบทำซ้ำ ใช้ประโยชน์ในกรณีที่ต้องการทำงานอย่างใดอย่างหนึ่งซ้ำกันหลายครั้ง โครงสร้างผังงานแบบทำซ้ำจะประกอบไปด้วยสัญลักษณ์การตัดสินใจ ใช้สำหรับตรวจสอบเงื่อนไขเพื่อตัดสินใจว่า จะเข้าสู่ขั้นตอนการทำซ้ำหรือไม่
ลักษณะการทำซ้ำ สามารถแบ่งได้เป็น 2 ลักษณะคือ
1. ทำในขณะที่
2. ทำจนกระทั่ง
1. ทำในขณะที่
2. ทำจนกระทั่ง
1. การทำซ้ำลักษณะทำในขณะที่
การทำงานของโครงสร้างผังงานการทำซ้ำลักษณะทำในขณะที่ (Do - While) ขั้นตอนแรกของการทำงาน คือ การตรวจสอบเงื่อนไขการทำซ้ำ ถ้าผลที่ได้จากการตรวจสอบเงื่อนไขเป็นจริง จึงเข้าสู่ขั้นตอนของการทำงานในส่วนของการทำซ้ำ
ลักษณะของการทำงานในโครงสร้างผังงานแบบทำซ้ำในลักษณะทำในขณะที่
จากรูป เมื่อทำงานในกระบวนการ ที่ 1 แล้ว การทำงานของผังงานจะกลับไปตรวจสอบเงื่อนไขที่ใช้สำหรับการทำซ้ำอีกครั้ง
ตัวอย่างโครงสร้างผังงานการทำซ้ำในลักษณะทำในขณะที่
ลำดับขั้นตอนการทำงานของผังงานนี้ คือ
1. เริ่มต้นการทำงาน
2. กำหนดค่าให้ a = 1
3. ในขณะที่ a <>
3.1 คำ นวณค่า a = a + 1
3.2 แสดงค่า a
4. จบการทำงาน
2. การทำซ้ำในลักษณะทำจนกระทั่ง ลักษณะของโครงสร้างผังงานการทำซ้ำลักษณะทำจน กระทั่ง (Do - Until) ขั้นตอนแรกของการทำงาน คือ ทำขั้นตอนการทำงานที่ต้องการทำซ้ำก่อน อย่างน้อยหนึ่งครั้ง หลังจากนั้นจึงทำการตรวจสอบเงื่อนไขสำหรับพิจารณาว่า จะกลับไปทำ กระบวนการทำงานที่ต้องทำซ้ำหรือไม่
2. การทำซ้ำในลักษณะทำจนกระทั่ง ลักษณะของโครงสร้างผังงานการทำซ้ำลักษณะทำจน กระทั่ง (Do - Until) ขั้นตอนแรกของการทำงาน คือ ทำขั้นตอนการทำงานที่ต้องการทำซ้ำก่อน อย่างน้อยหนึ่งครั้ง หลังจากนั้นจึงทำการตรวจสอบเงื่อนไขสำหรับพิจารณาว่า จะกลับไปทำ กระบวนการทำงานที่ต้องทำซ้ำหรือไม่
จากรูป จะทำขั้นตอนที่ต้องการทำซ้ำก่อนอย่างน้อย 1 ครั้ง หลังจากนั้น จึงทำการตรวจสอบจากการตรวจสอบเงื่อนไขเป็นเท็จ การทำงานของผังงานจะทำการย้อนกลับไปทำขั้นตอนการทำเงื่อนไขสำหรับพิจารณาว่าจะกลับไปทำงานกระบวนการทำงานที่ต้องทำซ้ำหรือไม่ ถ้าผลที่ได้งานที่ต้องการทำซ้ำอีกครั้ง แล้วมาตรวจสอบเงื่อนไข ถ้าผลที่ได้จากการตรวจสอบยังคงเป็นเท็จ จะกลับไปทำกระบวนการที่ต้องทำซ้ำอีก จนกว่าผลที่ได้จากการตรวจสอบเงื่อนไขออกมาเป็นจริง จึงออกจากขั้นตอนการทำซ้ำ เพื่อทำงานในขั้นตอนอื่นต่อไป
ตัวอย่างโครงสร้างผังงานการทำซ้ำในลักษณะทำจนกระทั่ง
จากรูป ประกอบด้วยลักษณะโครงสร้างผังงาน 2 ลักษณะ คือ
โครงสร้างผังงานการทำงานแบบลำดับ
และการทำซ้ำลักษณะทำจนกระทั่ง มีขั้นตอน ดังนี้
1. เริ่มต้นการทำงาน
2. กำหนดให้ a = 1
3. ทำซ้ำจนกระทั่ง a <>
3.1 แสดงค่า a
3.2 คำนวณค่า a เท่ากับ a+1
4. จบการทำงาน
ข้อแตกต่างระหว่างการทำซ้ำลักษณะทำในขณะที่ กับ ทำจนกระทั่ง
โครงสร้างผังงานการทำซ้ำ มีอยู่ 2 ลักษณะ คือทำในขณะที่และทำจนกระทั่ ลักษณะการทำงานของโครงสร้างผังงานทำซ้ำทั้ง 2 ลักษณะมีการทำงานที่แตกต่างกันสามารถสรุปความแตกต่างของลักษณะการทำงานของโครงสร้างผังงานการทำซ้ำทั้ง
2 ลักษณะ ได้ดังนี้
2 ลักษณะ ได้ดังนี้
